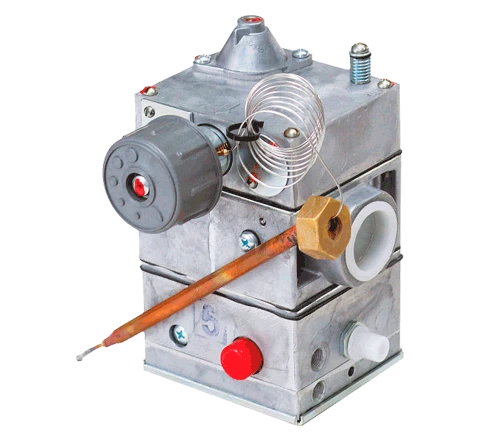

Обзор газовой автоматики САБК-М от завода СервисГаз
В сегодняшней статье, мы рассмотрим газовую пневматическую автоматику САБК по темам: маркировка, устройство, комплектация, принцип работы, настройка, регулировка, первый пуск, вопросы приобретения, запчасти и тенденции развития со схематическим и фото сопровождением. Надеюсь данная информация окажется для Вас максимально полезной. Приятного, ознакомления!
Автоматика САБК полностью энерго независима от сети 220В. Это позволяет спроектировать и построить достаточно надежное отопление. Возможность применить старую конструкцию системы отопления на естественной циркуляции без насоса, позволяет оставаться в тепле до тех пор, пока есть давление газа в системе. Наличие или отсутствие, а так же нестабильная подача электричества, вообще не влияют на работу такой системы. Стоит отметить, что ближайшим, но УСТАРЕВШИМ аналогом САБК является РГУ-2-М1-100 (80).
Купить автоматику САБК для КЧМ, ИШМА, Хопер
Автоматика САБК 8 устанавливается на газогорелочные устройства различных типов и производителей, без каких либо ограничений. Например для котлов КЧМ используется атмосферная инжекционная горелка типа Контур, рожки изготовлены из толстостенной стальной бесшовной трубы 48х2.5. Для котлов ИШМА используется собственная наработка завода изготовителя - нержавеющая тонкостенная сталь с огневыми отверстиями на корпусе подготовленные лазером. Котлы Хопер используют проверенное решение от наших западных коллег, а именно рожки Polidoro, производства Италии.
Для совместимости горелки и автоматики необходим правильный подбор жиклеров и расхода газа. Минимальная пропускная способность блока САБК-8-110 ограничена 6 м3 в час, а максимальная 11,9 м3 в час. Встроенный стабилизатор давления позволяет экономить природный газ до 30%, а так же исключает неполное сгорание и перерасход топлива. Блок имеет штуцер для подключения комплекта диспетчеризации и вывода сигнала на пульт оператора котельной (опционально, в модификациях ЭУ, МЭ).
Для начала, стоит поговорить, про маркировку:
Название САБК означает: Система Автоматики управления и Безопасности Котла. Является полностью энергонезависимым решением на рынке для работы на природном (ГОСТ 20548, 20219) и сжиженном газе.
После букв САБК всегда следует цифра 8, далее может быть два варианта:
- - 50 это обозначает, что автоматика предназначена для котлов мощностью от 10 до 50 кВт. (отапливаемая площадь здания до 500 м2)
- - 110 это обозначает, что автоматика предназначена для котлов от 50 до 100 кВт. (отапливаемая площадь здания от 500 м2 до 1000 м2)
После цифр 50 два варианта:
- Т1 - для котлов ИШМА до 50 кВт включительно.
- 2.ТР или Т.2У- для котлов КЧМ-5-К-Комби и КЧМ-7 Гном до 50 кВт включительно.
После цифр 110 нас ждет пять основных вариантов:
- М 3 - предназначена для котлов :
КЧМ-5 от 50 до 96 кВт (серая или белая облицовка) старые котлы, сейчас не производятся.
КЧМ-5-К Комби от 50 до 96 кВт (красная облицовка) - сейчас производятся.
КЧМ-7 Гном всех модификаций с номинальной тепловой мощностью от 50 до 96 кВт. сейчас не производятся. Подберем аналог.
В том числе на замену старым блокам автоматики, которые состоят из двух отдельных клапанов.
- М 5 - комплект для газовых котлов Кама (КСГ).
- М 8 - комплект автоматики для газовых котлов ИШМА
- М 11 - котлы САРЗ-ЭМ.
- М 12 - котлы Хопер (трубка запальника не входит в комплект поставки и продаётся отдельно)
Пример маркировки САБК-8-110-М 3 значит автоматика для котла от 50 до 100 кВт серии КЧМ.
